Линейный однопозиционный дымовой извещатель (с рефлектором на 5 – 70 метров) с функцией дистанционного тестирования фильтром, напряжение питания 15-32В

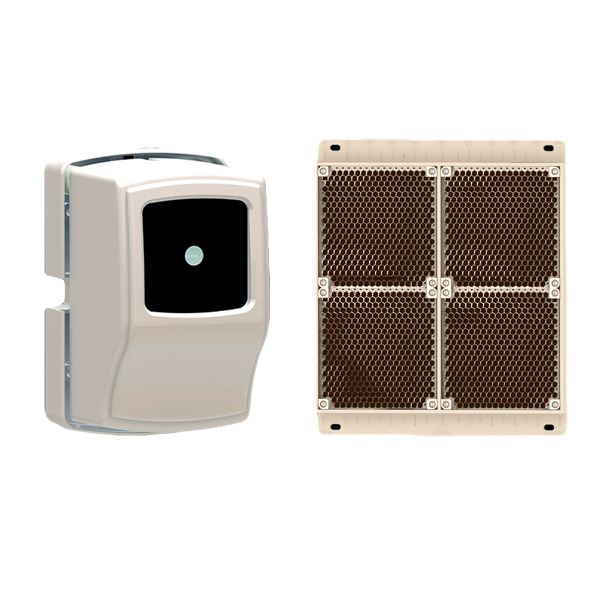

Извещатель ИП212-126 (6500RS) – это интеллектуальный линейный дымовой извещатель Систем Сенсор нового поколения. Основная отличительная особенность извещателя 6500RS – это однокомпонентность. Приемник и передатчик инфракрасного диапазона выполнены в виде одного моноблока, который устанавливается с одной стороны контролируемой зоны, а на противоположной стороне устанавливается плоский пассивный (не требующий питания) рефлектор. При дальности от 5 до 70 метров используется рефлектор размером 200 мм х 230 мм, при дальности от 70 до 100 метров используются одновременно четыре таких рефлектора (дополнительный комплект из трех рефлекторов – BEAMLRK). Использование однокомпонентной конструкции сокращает в несколько раз объем монтажных работ, расход кабеля и время юстировки.
Появление дыма в пространстве между приемо-передатчиком и вызывает затухание излучения. Когда его величина достигает порога, установленного в приемнике, формируется сигнал ПОЖАР. Принцип построения линейного извещателя ИП212-126 определяет отсутствие зависимости его чувствительности от вида дыма. Он одинаково хорошо реагирует как на “светлые” дымы, выделяющиеся при возгорании текстильных материалов, мебели и т.д., так и на “черные” дымы, выделяющиеся при возгорании радиочастотных и силовых кабелей, резинотехнических изделий, битумных материалов и т.д. В отличие от точечных дымовых оптико-электронных извещателей, фиксирующих уровень рассеяния инфракрасного излучения на частицах дыма в оптической камере, величина которого зависит от типа дыма. Точечные дымовые извещатели более чувствительны по отношению к “светлым” дымам и менее чувствительны к “черным” дымам. Извещатели ИП212-126 имеют четыре фиксированных уровня чувствительности 25%, 30%, 40%, 50% затухания и два адаптивных уровня 30% – 50%, 40% – 50%.
В приемнике установлены три разноцветных светодиода для индикации состояния извещателя:
мигание зеленого светодиода – дежурный режим;
мигание желтого светодиода – режим НЕИСПРАВНОСТЬ (число вспышек указывает на причину выхода из дежурного режима);
включение красного светодиода соответствует режиму ПОЖАР.
В режиме ПОЖАР включается красный светодиод и замыкаются контакты соответствующего реле с нормально разомкнутыми контактами. Режим ПОЖАР сохраняется и после рассеивания дыма. Восстановление извещателя 6500RS производится путем кратковременного выключения питания, или, при проведении тестирования, с помощью кнопки сброса “RESET”, расположенной внутри приемника. Для упрощения тестирования и индикации режима ПОЖАР и НЕИСПРАВНОСТЬ в процессе эксплуатации рекомендуется подключение выносных пультов управления 6500RTS-KEY, RTS451KEY, RTS451 и индикатора RA400Z.
Медленное снижение интенсивности луча, вызванное осаждением пыли на светофильтре приемо-передатчика и на рефлекторе, автоматически компенсируется изменением порогов для режимов ПОЖАР и НЕИСПРАВНОСТЬ. Система автоматической компенсации запыленности обеспечивает отсутствие ложных срабатываний и увеличение интервала между обслуживанием извещателя. При достижении границы диапазона автоматической компенсации формируется сигнал НЕИСПРАВНОСТЬ, указывающий на необходимость проведения технического обслуживания, а желтый светодиод вспыхивает 2 раза. Система компенсации обеспечивает сохранение чувствительности при снижении уровня сигнала за счет загрязнения светофильтра приемо-передатчика и рефлектора до 50%.
Реле НЕИСПРАВНОСТЬ в дежурном режиме находится под током и контролирует наличие питания. Предусмотрены отдельные терминалы для подключения в шлейф последовательно с контактами реле ПОЖАР токоограничивающего резистора и для шунтирования контактов реле НЕИСПРАВНОСТЬ диодом. В извещателях установлены удобные терминалы для входных и выходных цепей.
Извещатель ИП212-126 (6500RS) не реагирует на кратковременную (менее 30 секунд) блокировку луча, при более продолжительной блокировке формируется сигнал НЕИСПРАВНОСТЬ, а желтый светодиод вспыхивает 4 раза. Восстановление из режима, вызванного прерыванием излучения, происходит автоматически после устранения причины, вызвавшей неисправность.
