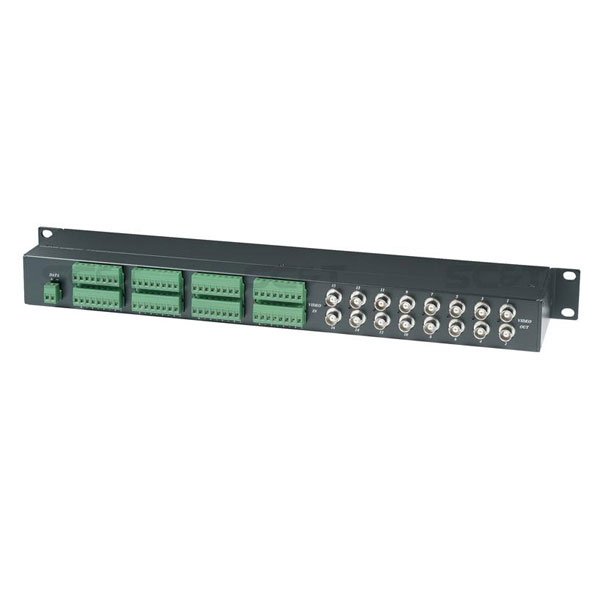

Активный 16-ти канальный блок приема видеосигналов 600 ТВЛ для работы с кабелем “витая пара” типа ТПП для установки в 19″ стойку
Описание Инфотех AVT-16RX234I: Активный 16-и канальный блок приема видеосигналов Инфотех AVT-16RX234I для работы с кабелем «витая пара» типа ТПП для установки в 19» стойку (высота — 1U). Дальность передачи при активных передатчиках — до 1500 м., при пассивных — до 1000 м.. Дополнительная защита по каждому каналу. Вход линий — Под клеммы, выход видео — 16 BNC. Напряжение питания (140 … 250) V АС.
Технические характеристики Инфотех AVT-16RX234I: Питание
(100 – 260) V AC
Потребляемая мощность не более 6 Вт
16 входов — “линия”
дифференциальное входное сопротивление -100 Ом
макс. дифференц. входное напряжение — 2 Vpp
Защита от превышения напряжения:
дифференциальная:
10/1000мкс от 8 V
DC до 120 V от 100 мА
синфазная:
10/1000мкс от 4 V
DC до 60 V от 100 мА
Дополнительное ослабление синфазной помехи на частоте:
10 КГц — -20ДБ
10 МГц — -80ДБ
Защита от повреждения высоким напряжением (в т.ч. грозовым разрядом):
при напряжении от 90 V
8/20мкс — 10 КА.
50 Гц 1с — 10 А.
Предохранительная защита от продолжительного превышения напряжения:
время срабатывания при токе 500 мА — 5сек
16 выходов — “видео” (режим приема)
выходное сопротивление — 75 Ом
выходное напряжение — 1 Vpp
(черно-белый или цветной видеосигнал)
Защита от превышения напряж: 10/1000мкс от 3 V
Система.
16-канальная система.
нелинейность, вносимая устройством не бол. – 80 дБ
диапазон рабочих частот — 25 Гц – 7,5 МГц
видео формат -NTSC, PAL, SЕCAM (Color or B/W)
кабель связи – ТППэп-0,5 или аналогичный
ослабление синфазной помехи — -80ДБ
сохраняется работоспособность системы при выходе из строя одного из каналов
возможность замены вышедшего из строя канала
Настройка (по каждому каналу)
пользовательская:
10-позиционный переключатель фиксированной настройки коррекции
включатель работы с пассивным передатчиком
Условия эксплуатации
Диапазон рабочих температур 0°C +50°C
Влажность (б/конд) не более 95% при +20°C
Конструктив
Габаритные размеры – 482х250х44,5 мм
Материал корпуса — окрашенная сталь
Выход видео – 16 BNC-female
Вход линии – клеммы разъемные
Масса – не более 4 кг
* Изображение и описание товара размещены в ознакомительных целях и могут отличаться от реальных.
