ДПМГ-26Ех-200 ПАШК.425119.120 ТУ
Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 200 мм и гарантированно разомкнуты на расстоянии 260 мм.Габаритные размеры блока геркона 160х55х52 мм, блока магнитов 287х100х41,5мм. IP 68
с расстоянием срабатывания 200 мм – ДПМГ 26 Ех исп.200 (ДПМГ-2 200) –с расстоянием срабатывания 200 мм.
1. Общие сведения

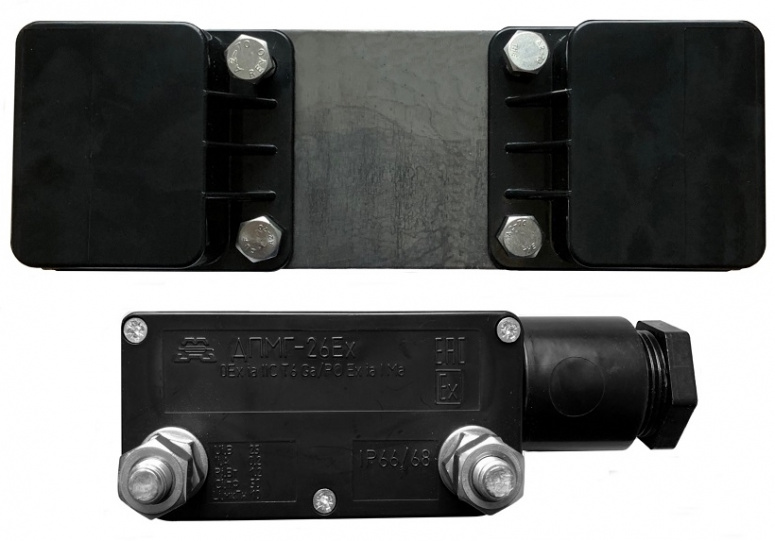

Датчики положения магнитогерконовые взрывозащищённые ДПМГ-26Ех предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита), выполненных из антистатичного пластика с поверхностным сопротивлением не более 109 Ом. Корпус блока геркона оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.
Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma по ГОСТ 31610.0-2014 (IEC60079-0:2011).
Датчики рассчитаны для эксплуатации в макроклиматических районах с умеренным и холодным климатом и изготавливаются в исполнении «УХЛ» категории 2,5 в соответствии с ГОСТ 15150-69, но для эксплуатации при температурах окружающего воздуха от минус 50°С до плюс 50°С и при относительной влажности воздуха до 93% при температуре 40°С. По способу защиты человека от поражения электрическим током датчик положения соответствует классу “III” по ГОСТ IEC 60335-1. Степень защиты оболочки – IP66/IP68 по ГОСТ 14254-2015.
2. Основные параметры и характеристики
2.1. Конструктивное исполнение – 2-х блочный
2.2. Контакты датчика ДПМГ-26Ех исп.40 гарантированно замыкаются при расстоянии между датчиком и магнитом 40 мм и гарантированно разомкнуты на расстоянии 100 мм.
Контакты датчика ДПМГ-26Ех исп.100 гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм и гарантированно разомкнуты на расстоянии 160 мм.
Контакты датчика ДПМГ-26Ех исп.200 гарантированно замыкаются при расстоянии между датчиком и магнитом 200 мм и гарантированно разомкнуты на расстоянии 260 мм.
2.3. Габаритные размеры, мм: блока геркона 160х55х52, блока магнитов 287х100х41.5
2.4. Масса (не более), кг: блока геркона не более 0,5, блока магнитов не более 2,75
2.5. Степень защиты оболочки: IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).
Условия эксплуатации:
Температура эксплуатации: от минус 50°С до плюс 50°С при относительной влажности воздуха до 93% при температуре 40°С.
Атмосферное давление, кПа: от 84 до 106.7
Электрические параметры датчиков в зависимости от условий работы и исполнения представлены в таблице 2.
Таблица 2
Исполнение изделия
Условия работы извещателя
Коммутационные электрические параметры
В составе искробезопасных цепей
(0Ex ia IIC T6 Ga/РО Ex ia I Ma)
Максимальные входные параметры
Значение
Максимальные входные искробезопасные параметры
Значение
ДПМГ-26Ех исполнение 40
ДПМГ-26Ех исполнение 100
ДПМГ-26Ех исполнение 200
– напряжение, В
– ток, А
– мощность, Вт
250
1
30
– напряжение Ui, В
– ток Ii, мА
– мощность Pi, Вт
– внутренняя емкость Ci, пФ
– внутренняя индуктивность Li, мкГн
25
200
1,2
50
10
3. Работа и обеспечение взрывозащищенности
3.1. При приближении блока магнита к блоку геркона происходит переключение контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
3.2. Взрывозащита датчиков положения обеспечивается следующими средствами:
3.2.1. Датчики положения не содержат электрических элементов, способных накапливать энергию, опасную для поджигания газов категории I и IIC.
3.2.2. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствует требованиям ГОСТ 31610.0-2014 (IEC60079-0:2011).
3.2.3. Конструкция датчиков положения выполнена с учётом общих требований ГОСТ 31610.0-2014 (IEC60079-0:2011) для электрооборудования, размещенного во взрывоопасных зонах. Уплотнения и соединения элементов конструкции корпуса обеспечивают степень защиты не ниже IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).
3.2.4. Электростатическая искробезопасность корпуса датчика положения обеспечивается выбором конструкционных материалов.
3.2.5. Максимальная температура нагрева поверхности корпуса датчиков положения не превышает допустимых значений для температурного класса Т6 по ГОСТ 31610.0-2014 (IEC60079-0:2011).
3.2.6. На корпусах датчиков положения имеются необходимые предупредительные надписи, маркировка взрывозащиты, искробезопасные параметры электрических цепей.
3.3. Для обеспечения искробезопасности цепи производитель рекомендует производить подключение датчиков через барьер искрозащиты БИСШ АТФЕ.426439.001ТУ (маркировка [Exia]IIC/IIB), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Для подключения датчиков в шлейф производитель рекомендует использовать устройство соединительное УСБ-Ех «СЕВЕР» АТФЕ.685552.001ТУ (маркировка 0ExiaIICT6), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
4. Условия применения
4.1. Датчики положения относятся к взрывозащищённому электрооборудованию групп I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требования ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу.
4.2. Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других документов.
4.3. Установка, эксплуатация и техническое обслуживание датчиков положения должны проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2011.
5. Монтаж и порядок установки
5.1. Блок геркона закрепляется на не подвижной части объекта. Блок магнита устанавливается на самом контролируемом объекте.
5.2. Подключение датчика к шлейфу производить кабелем (диаметр 6-10 мм) с медными жилами не менее 0,75мм2.
6. Комплектность
В комплект поставки датчиков входят:
а) блок геркона – 1 шт.
б) блок магнитов – 1 шт.
в) паспорт – 1 шт.
7. Гарантии изготовителя
Гарантийный срок эксплуатации датчиков положения – 3 года, после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки с предприятия изготовителя при соблюдении потребителем условий применения, транспортирования и хранения.
