ИПР-535 (Гарант) корпус пластмасса, взрывозащищенное исполнение, ExiaIIBT6, IP67, -55С..+70С 1 запасное стекло. штуцер под трубу 1/2

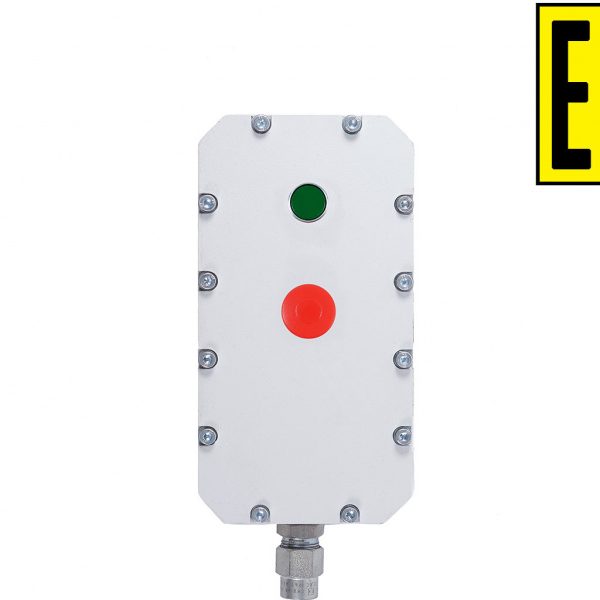

Взрывозащищенный ручной извещатель – ИП 535 ГАРАНТ
– предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации взрывоопасных объектов.
ИП 535 предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: « Li : 1 мкГн, Сi : 10 пФ, Ui : 27B, Ii : 25 мА, Рi : 0,8 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.
Извещатель выпускается в одно- и двухвводном исполнениях корпуса для удобства монтажа в транзитных ШС.
Предусмотрено исполнение извещателя с надписью “ПУСК ПОЖАРОТУШЕНИЯ”. По желанию заказчика корпус извещателя может выполняться в черном цвете.
Конструкция извещателя позволяет эксплуатировать его на открытом воздухе как в условиях крайнего севера с пониженной температурой, так и в условиях повышенной влажности. Крепление извещателя осуществляется в вертикальном положении на стене или другой поверхности, используя ушки на корпусе.
Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.
При этом, ИП 535 включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 1кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).
Для включения передачи тревожного сигнала необходимо разбить стекло и нажать кнопку. Тревожное сообщение будет передаваться и после снятия усилия с кнопки. При этом загорается светодиод, встроенный в шток кнопки, а при наличии функции квитирования в приемном приборе, светодиод начинает мигать после приема ППКП сигнала «ПОЖАР».
Корпус извещателя ИП 535 ГАРАНТ выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP67).
Каждый извещатель комплектуется штуцерами под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав, а также запасным стеклом, позволяющим легко восстановить изделие после срабатывания.
Средний срок службы извещателя не менее 10 лет.
Технические характеристики ручного взрывозащищенного извещателя ИП 535 Гарант
Маркировка взрывозащиты 0ExiaIIB T6
Ток через извещатель при напряжении в шлейфе сигнализации 24В:
– в дежурном режиме, мА, не более 0,01
– в режиме пожара, мА 20,5±0,6
Степень защиты оболочки IP67
Класс химстойкости Х3
Температура окружающей среды, °С от -55 до +70
Габариты, мм, не более
– С одним вводом 160х110х70
Масса, кг, не более 0,3
ИПР для наруж.установ., 0ExiaIIBТ6, агресс. стойкий, штуцер в компл., Iдеж.10мкА, tраб.-55…+70°С, IP67, 160х110х70мм
Назначение:
Предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации.
Технические характеристики ИП 535 “ГАРАНТ”:
Маркировка взрывозащиты 1ExibIIВT6 Напряжение питания от шлейфа сигнализации, В 4,0 … 24,0 Ток потребления в дежурном режиме, мкА 10,0 Диапазон рабочих температур, °С -30 … +55 Габаритные размеры, мм 100x165x130 Масса, не более, кг 1,2 Особенности:
Извещатель, работающий в комплекте с ППКП “Яхонт И”
