-40 …+80 до 250м защищаемой длины (кабеля нужно 500м, 2 линии параллельно)
каждый поворот линии на 90 градусов снижает защищаемую длину
Принцип действия извещателя Рельеф основан на создании объемной зоны обнаружения «козырькового» типа вокруг чувствительного элемента (ЧЭ) из двух изолированных проводов, закрепленных параллельно друг другу на диэлектрических консолях. Провода образуют, так называемую, «открытую антенну» или линейную часть (ЛЧ) извещателя. К одному ее концу подключается передатчик, а к другому приемник. Изменение параметров электромагнитной волны, распространяющейся от передатчика к приемнику при пересечении зоны обнаружения нарушителем вызывает тревожное извещение. Консоли размещаются с шагом 4 … 6 м по периметру охраняемого объекта и устанавливаются на заграждениях, столбах, деревьях, стенах зданий и т.п.
Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды от -40° до +50° С и относительной влажности воздуха до 98% при температуре +35° С.
Извещатель работоспособен и не выдает тревожного извещения при: воздействии осадков в виде дождя, тумана и снега; воздействии солнечной радиации; воздействии ветра со скоростью до 30 м/сек; движении в зоне обнаружения мелких животных (крыса, кошка); посадке на провод ЛЧ птиц (размером не больше вороны); движении транспорта на расстоянии не менее 2 м от проводов линейной части; воздействии электромагнитных помех по ГОСТ Р 50009-92.
Основные технические особенности и функциональные возможности:
Интеллектуальный извещатель нового поколения.
Процессорная обработка сигнала, позволила: применить режим самообучения (режим настройки без использования контрольных приборов); производить автоматическую самодиагностику работоспособности и индикацию короткого замыкания, обрыва, неправильно выбранной длины линейной части без дополнительных средств контроля; повысить помехоустойчивость, защититься от воздействия неблагоприятных метеофакторов, движения мелких животных, посадки на провода линейной части птиц.
Зона обнаружения извещателя точно повторяет конфигурацию и рельеф рубежа охраны, что позволяет эффективно использовать извещатель на сильно пересеченной местности.
Работа в условиях воздействия сильных электромагнитных полей.
Работа извещателя на различных заграждениях, в том числе совместно с колючей проволокой.
Отсутствие привычных органов управления (тумблеров, перемычек, регуляторов чувствительности).

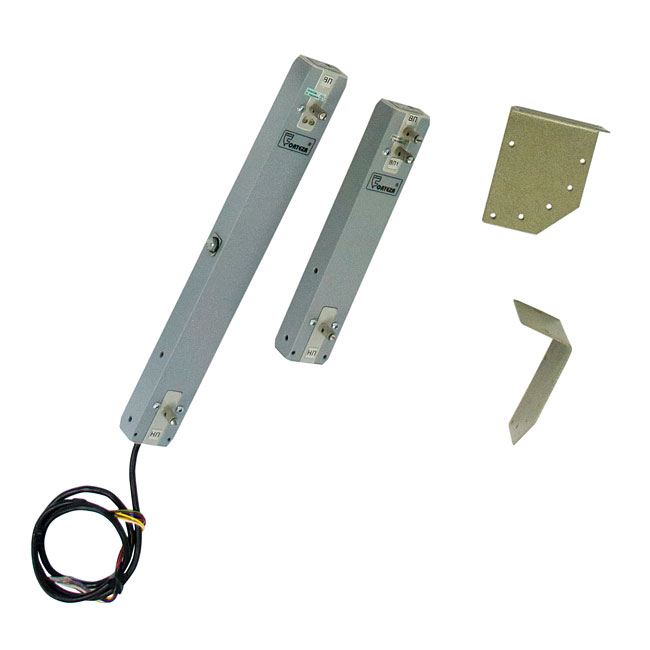

Новый дизайн электронных блоков, выполненных в виде консолей линейной части, что сводит к минимуму монтажные работы.
Чувствительный элемент извещателя при монтаже не требует специальных изоляторов-переходников.
. Высокая ремонтопригодность линейной части извещателя. 3.10. Дистанционный контроль работоспособности.
Отсутствие необходимости специальной подготовки персонала для проведения работ по монтажу, пусконаладки и эксплуатации извещателя.
. Защита от переполюсовки.
Технические характеристики:
Название параметра
Значение
Длина зоны обнаружения
от 25 до 250 м
Вероятность обнаружения нарушителя
не менее 0,98.
Расстояние между проводами
до 0,7 +0,1 м
Масса блоков извещателя (без ЛЧ)
не более 1,7 кг
Напряжение питания извещателя
10 … 30 В
Длительность тревожного извещения
не менее 3 сек
Время готовности после подачи питания
не более 60 сек
Время готовности после выдачи тревожного извещения
не более 10 сек
Ток потребления
не более 0,06 А
Габаритные размеры (с установочными деталями), не более:
передатчика – 680 х 40 х 25 мм;
приемника – 680 х 40 х 25 мм
