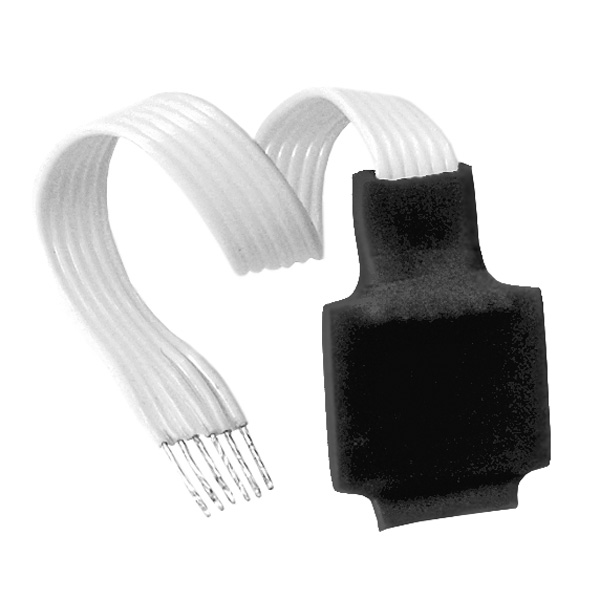

С-2000 ПП (Преобразователь протокола RS-485 системы Орион в Modbus-RTU)
Передает на внешнее оборудование состояние реле, зон и разделов ИСО “Орион” с пультом “С2000M” или без пульта “С2000M” (в соответствии со своей Базой данных)
Передает на внешнее оборудование количественные значения параметров: температура/ влажность/напряжение/ток/количество импульсов
Принимает внешние команды на изменение состояния зон и разделов или включение/выключение реле приборов ИСО “Орион” с пультом “С2000M” или без пульта “С2000M” (в соответствии со своей Базой данных)
Передаёт сообщения от приборов ИСО “Орион” на радиоканальный передатчик “Риф Стринг RS-202TD” для организации пультовой охраны
Допускается подключение нескольких “С2000-ПП” к пульту “С2000M” на свободные адреса в ИСО “Орион”
Характеристики:
Питание прибора от внешнего источника постоянного тока
Напряжение питания 10,2…15,0 В
Ток потребления при напряжении питания 12 VDC не более 30 мА
Время технической готовности не более 3 с
Рабочий диапазон температур от минус 30 до +50 °C
Габаритные размеры 55x36x22 мм
Масса 50 г
Срок службы не менее 10 лет
Тип подключения к прибору клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм
Способ монтажа настенный навесной
Преобразователь протокола «С2000-ПП»
Предназначен для интеграции системы охранно-пожарной сигнализации системы «Орион» в объектовое оборудование сторонних производителей по интерфейсу Modbus RTU, для передачи событий на передатчик RS-202TD в протоколе Ademco Contact ID, мониторинга событий в системе Орион, управления включением/выключением реле, взятием/снятием зон и разделов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры интерфейса RS-485 «Орион»:
тип интерфейса RS-485;
тип протокола: «Орион»;
скорость 9600 бит/сек;
количество стартовых/стоповых бит – 1;
без контроля четности;
максимальная длина пакета – 75 байт.
Параметры интерфейса «Modbus/TD»:
Шлюз Modbus:
тип интерфейса RS-485;
тип протокола: Modbus-RTU;
скорость: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек;
стоповых бит: 2 – без контроля чётности; 1 – с контролем чётности;
контроль четности: нет, чётность, нечётность;
максимальная длина пакета – 256 байт.
Параметры интерфейса RS-202TD:
тип интерфейса RS-485 или RS-232TTL;
тип протокола: Contact ID;
скорость передачи: 9600 бит/сек;
количество стоповых бит: 1;
контроль четности: нет;
максимальная длина пакета – 14 байт.
База данных С2000-ПП позволяет поддерживать:
максимальное количество реле — 255;
максимальное количество зон — 512;
максимальное количество разделов — 64;
максимальное количество идентификаторов пользователей — 64;
максимальное количество событий (размер кольцевого буфера событий) — 256.
Питание — 10,2…15,0 VDC;
Ток потребления при напряжении питания 12 VDC – не более 30 мА;
Рабочий диапазон температур – от минус 30 до +50 °С;
Габаритные размеры – 55 x 36 x 22 мм.
Масса – 0,05 кг
