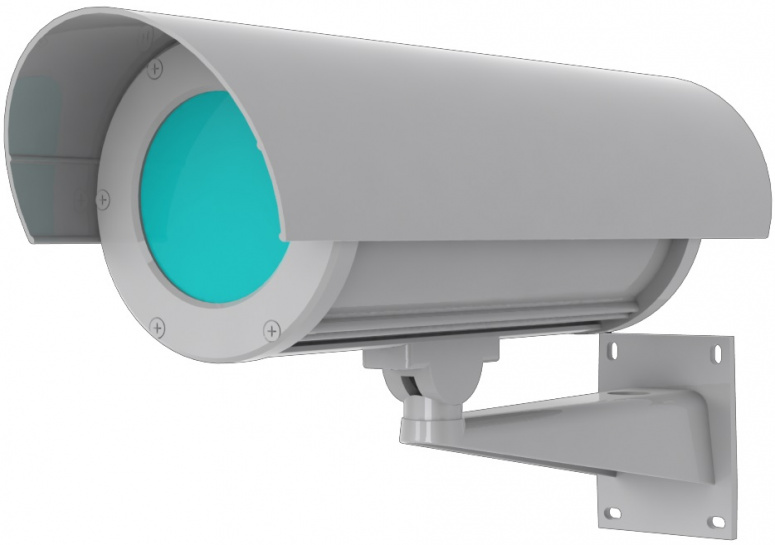

Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X. Класс защиты IP66/IP68. Рабочий объем 70х70х215 мм. Питание термокожуха по стандарту IEEE 802.3at (PoE+). Питание видеокамеры по стандарту IEEE 802.3af (PoE). Мощность обогрева 25 Вт. Диапазон рабочих температур -45°С…+50°C. Холодный пуск. Два гермоввода под не бронированный кабель диаметром 3,2-8,1мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
Гермобокс ТГБ-4Г Ех РоЕ+ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты их от воздействия окружающей среды (влаги и отрицательных температур) во взрывоопасных зонах 1 и 2 (при классификации по зональному принципу) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных газовых смесей категорий IIА, IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок». Питание гермобокса и видеокамеры осуществляется от инжектора PoE+ стандарта IEEE 802.3at по кабелю UTP категории 5e как по сигнальным, так по резервным парам (в комплект поставки не входит).
Гермобокс ТГБ-4Г Ех PoE+ выполнен в виде взрывонепроницаемой оболочки по ГОСТ 30852.0-2002 с маркировкой взрывозащиты 1ЕхdIIВТ6Х cо степенью защиты обеспечиваемой оболочкой – IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69.
Изделие выпускается по техническим условиям ТУ 4372-055-31006686-2014.
Изделие обеспечивает:
– автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
– безаварийное включение электропитания видеокамеры при отрицательной температуре внутри гермобокса, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
– отключение питания гермобокса при повышении температуры внутри его выше +70°С (из-за климатических факторов – в летний период) и восстановление питания после понижения температуры ниже +60°С.
Модуль видеокамеры изолирован от корпуса гермобокса.
Смотровое окно выполнено из ударопрочного каленого стекла.
Технические характеристики термокожуха
Характеристика
ТГБ-4Г Ex PoE+
Подача питания на гермоюбокс
по стандарту IEEE 802.3at (PoE+)
Стандарты IP видеокамеры
Ethernet 10/100BASE-TX и IEEE 802.3af
Максимальная рабочая дальность
100 м
Максимальная потребляемая мощность видеокамеры
при дальности 100 м – 6 Вт, при 50 м – 8 Вт
Максимальная потребляемая мощность
25 Вт
Температура вкл./откл. обогрева
+15°С±3°С / +20°С±3°С
Температура откл./вкл. холодного запуска
-10°С±3°С / -15°С±3°С
Диапазон рабочих температур
-45°С ÷ +50°С
Влажность воздуха
до 100% при +25°С
Габаритные размеры
см. рис.1
Вес с козырьком и кронштейном
не более 3,5 кг
