Коробка универсальная УК-2П с клеммником винтовым (в дальнейшем – коробка) предназначена для монтажа систем охранно-пожарной сигнализации, теленаблюдения, а также для монтажа других цепей переменного и постоянного тока.

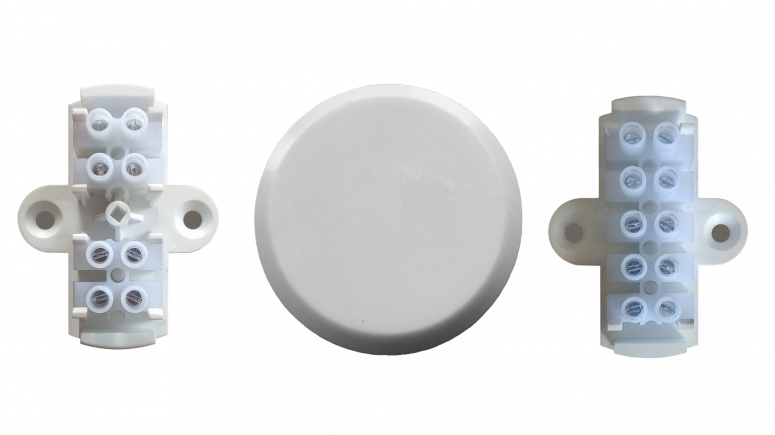

Коробка конструктивно состоит из основания, на котором закреплен винтовой клеммник на 4 или 5 контактов. Основание закрывается крышкой, которая крепится к нему с помощью защелок. В коробке с 4-мя клеммами, в крышке, предусмотрен дополнительный винт, предназначенный для опломбирования конструкции.
Основные технические характеристики
Ток через контакты коробки
не более 0,5 А
Напряжение, подаваемое на контакты коробки
не более 36 В
Переходное сопротивление двух контактов
не более 0,1 Ом
Количество коммутируемых цепей
4 или 5
Количество точек присоединения проводов
8 или 10
Электрическое сопротивление изоляции между токоведущими частями коробки
не менее 20 МОм
Масса коробки
не более 18 г (4 контакта), не более 20 г (5 контактов)
Габаритные размеры (рис.1)
не более 55 x 19 мм
Диаметр подключаемого кабеля
до 2,5 мм2
Степень защиты от внешних воздействий по ГОСТ 14254-2015
IP40
Допустимая пониженная и повышенная температуры
от -50°С до +50°С
Относительная влажность 98% при температуре +35ºС без конденсации влаги
Коробка рассчитана на непрерывную круглосуточную работу
Коробка не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
Комплектность
универсальная коробка УК-2П
1 шт.
паспорт ПАШК.685552.151 ПС
1 экз. (на упаковку)
Указания по монтажу и эксплуатации
Монтаж УК-2П производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию систем охранной и охранно-пожарной сигнализации, систем связи.
Основание коробки крепится к поверхности с помощью двух саморезов. Провода, присоединяемые к клемам коробки должны быть обесточены.
В процессе эксплуатации коробка не требует технического обслуживания.
Транспортирование и хранение
Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150.
Условия хранения должны соответствовать условиям хранения 1 по ГОСТ 15150.
