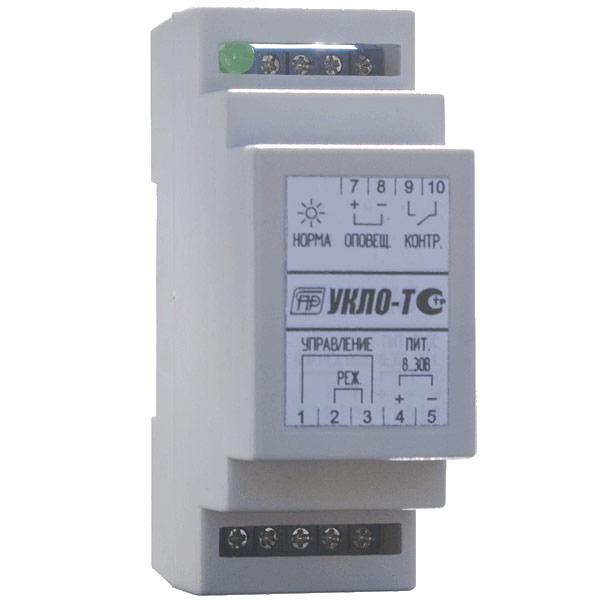

УКЛО-Т Устройство контроля постоянно включенных оповещателей(КЗ,обрыв до 10 оповещателей)
Устройство контроля линии оповещения – УКЛО
– применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения.
Устройство может использоваться также для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).
УКЛО имеет следующие варианты исполнения:
УКЛО-Т Нормально выключенный, Нормально включенный (кроме речевых оповещателей)Для контроля речевых оповещателей ГоВоР-25Т(-Р) используются устройства УКЛО. Вариант УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.
Контроль постоянно включенных оповещателей.(контроль на обрыв и КЗ до 10 оповещат. в линии (Iнагр.2А), световая и электрич. сигнализация, Uпит= 8…30В, IP20, tраб-40…+85°С, 92x37x58мм, установка на 35мм. DIN рейку
Назначение:
Предназначено для контроля целостности одной линии оповещения. Устройство может использоваться для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.
Технические характеристики УКЛО-Т (УКЛО-01):
Режим работы оповещателей Нормально выключенный, Нормально включенный Диапазон рабочих напряжений питания, В 8…30 Потребляемый ток в режиме контроля, мА, не более 25 Максимальное коммутируемое напряжение по выходу «Контроль», В, не более 60 Максимальный коммутируемый ток по выходу «Контроль», мА, не более 250 Максимальный ток нагрузки по выходу «Оповещение», А, не более 2 Количество УО подключенных к выходу «Оповещение», шт 1…10 Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более 220 Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более 470 Диапазон рабочих температур, °С -40…+85 Степень защиты оболочки IP20 Габаритные размеры ВхШхГ, мм, не более 92x37x58 Масса, г, не более 150
* Изображение и описание товара размещены в ознакомительных целях и могут отличаться от реальных.
