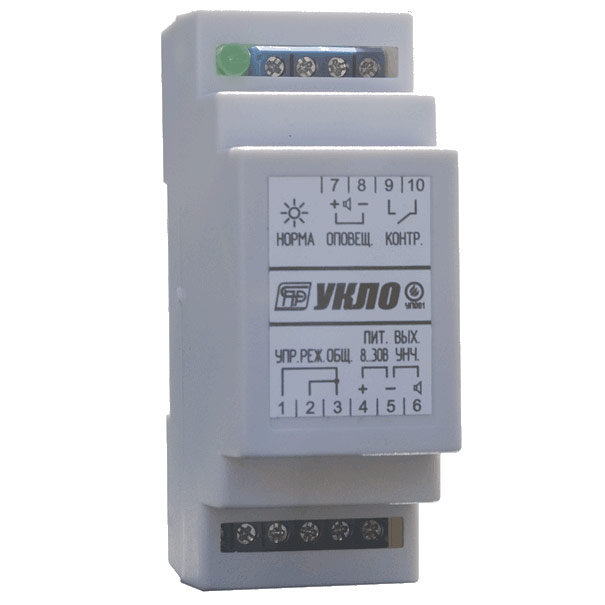

УКЛО Устройство контроля линии оповещения
Устройство контроля линии оповещения – УКЛО
– применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения.
Устройство может использоваться также для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).
УКЛО имеет следующие варианты исполнения:
Условное наименование Режим работы оповещателей
УКЛО Нормально выключенный
Для контроля речевых оповещателей ГоВоР-25Т(-Р) используются устройства УКЛО.
Вариант УКЛО предназначено для контроля линии с нормально выключенными тревожными оповещателями (сиренами, аварийными табло и т.п.). Контроль осуществляется током обратной полярности.Устройство обеспечивает:
контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание (КЗ);сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль».
подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.).
Устройство контроля включается в разрыв линии оповещения между ПУ и УО.
УКЛО должно устанавливаться вне взрывоопасных зон.
Устройство рассчитано на непрерывную круглосуточную работу.
Особенности и преимущества
монтируется в разрыв линии оповещения;
два режима работы: контроля и управления;
световая и электрическая сигнализация исправности линии;
непрерывное или прерывистое управление оповещателями;
высокая нагрузочная способность;
широкий диапазон питающих напряжений;
низкое энергопотребление;
установка на стандартную 35мм DIN-рейку.
Основные технические данные и характеристикиДиапазон рабочих напряжений питания, В
8…30
Потребляемый ток в режиме контроля, мА, не более 25
Максимальное коммутируемое напряжение по выходу «Контроль», В, не более 60
Максимальный коммутируемый ток по выходу «Контроль», мА, не более 250
Количество радиальных линий подключенных к выходу «Оповещение», шт 1…10
Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более 220
Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более 470
Диапазон рабочих температур, ?С -40…+85
Степень защиты оболочки IP20
Габаритные размеры ВхШхГ, мм, не более 92x37x58
Масса, г, не более 150
Контроль постоянно включенных оповещателей.(контроль на обрыв и КЗ до 10 оповещат. в линии (Iнагр.2А), световая и электрич. сигнализация, Uпит= 8…30В, IP20, tраб-40…+85°С, 92x37x58мм, установка на 35мм. DIN рейку
Назначение:
Предназначено для контроля целостности одной линии оповещения. Устройство может использоваться для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.
Технические характеристики УКЛО-Т (УКЛО-01):
Режим работы оповещателей Нормально выключенный, Нормально включенный Диапазон рабочих напряжений питания, В 8…30 Потребляемый ток в режиме контроля, мА, не более 25 Максимальное коммутируемое напряжение по выходу «Контроль», В, не более 60 Максимальный коммутируемый ток по выходу «Контроль», мА, не более 250 Максимальный ток нагрузки по выходу «Оповещение», А, не более 2 Количество УО подключенных к выходу «Оповещение», шт 1…10 Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более 220 Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более 470 Диапазон рабочих температур, °С -40…+85 Степень защиты оболочки IP20 Габаритные размеры ВхШхГ, мм, не более 92x37x58 Масса, г, не более 150
