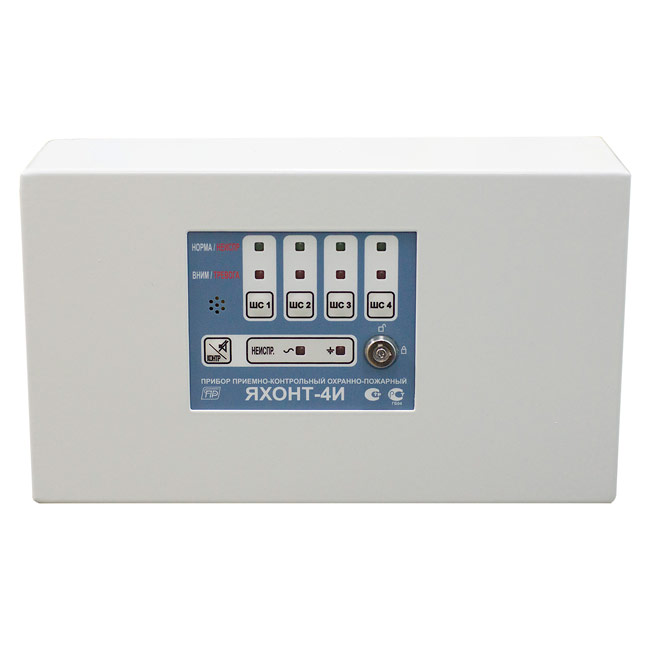

4 шлейфа пожарной сигнализации (АСПТ – 48В, 2,7А)
предназначен для использования в системах пожарной, охранно-пожарной сигнализации и автоматического пожаротушения объектов, расположенных во взрывоопасных зонах.
Прибор осуществляет непрерывный контроль состояния четырех (в вариантном исполнении – двух) искробезопасных шлейфов сигнализации (ШС), принимает сигналы от пожарных извещателей и осуществляет их электропитание, выдает сигналы адресного управления автоматическими средствами пожаротушения (АСПТ), а также сигналы на пульт централизованного наблюдения (ПЦН), и на устройства оповещения (УО).
Прибор имеет входные искробезопасные цепи уровня “ia” подгруппы IIB,имеет маркировку взрывозащиты [Exia]IIB, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Прибор обеспечивает:
автоматическую передачу на ПЦН раздельных извещений о пожаре, внимании, а также о неисправностях ШС и/или прибора;
местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о пожаре для каждого шлейфа;
посылку в ручной пожарный извещатель ИП535 сигнала квитирования принятого извещения о пожаре и запуска АСПТ;
включение внешних устройств оповещения (УО) при регистрации пожара;
возможность программирования тактики формирования извещения о пожаре (с режимом «ВНИМАНИЕ» или без него);
формирование стартового импульса запуска средств АСПТ (раздельно по каждому из 4-х направлений) без задержки или с задержкой на 40 секунд после регистрации тревоги;
для ШС№1 при охранной тактике программирование параметров охраны: задержка взятия, задержка тревоги, время интегрирования
Прибор имеет варианты исполнения:
Яхонт-4И
Яхонт-4И исп.01
Яхонт-4И исп.02
Яхонт-4И исп.03
Яхонт-4И исп.04
Количество ШС
4
4
2
2
4
Ток АСПТ, А
0,2
2,7
0,2
2,7
0,2
Напряжение ШС, В
12
12
12
12
24
Прибор оснащен интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.
Степень защиты оболочки прибора IP 20 по ГОСТ 14254.
Прибор предназначен для эксплуатации при температуре окружающей среды от -10°С до +50°С и относительной влажности воздуха до 93% при температуре +40°С.
Прибор не выдает ложных извещений при воздействии электромагнитных помех второй степени жесткости по ГОСТ Р 50009.
Средняя наработка на отказ прибора – не менее 40000 ч.
Средний срок службы прибора до списания – не менее 10 лет.
Особенности прибора:
4 (2) искробезопасных шлейфа сигнализации уровня ia;
встроенный резервный источник питания с аккумулятором 12В/2,3А/ч (4А/ч);
гальванически разделенные выходы адресного управления АСПТ;
тактика с «вниманием»;
переключение ШС№1 на охранную тактику с возможностью ручной постановки/снятия;
управление мощным оповещателем;
защита от несанкционированного доступа к органам управления и внутрь корпуса прибора;
интерфейс RS485.
Основные технические данные и характеристики
Маркировка взрывозащиты
[Exia]IIB
Информационная емкость (количество контролируемых ШС)
4 или 2
Информативность (количество принимаемых видов извещений)
6
Основное питание – сеть переменного тока, напряжением, В
220
(+22/-44)
Потребляемая мощность от сети, ВА, не более
10
Резервное питание – аккумуляторная батарея
12В, 2.3 А/ч (4А/ч)
Максимальное рабочее напряжение/ток, коммутируемое выходными контактами, В:
– контакты АСПТ
48
– контакты ПЦН
48
– контакты УО
250
Максимальный рабочий ток, коммутируемый выходными контактами, А:
– контакты АСПТ
0,2 или 2,7
– контакты ПЦН
0,2
– контакты УО
0,5
Габаритные размеры прибора, мм
255х148х55
Масса прибора с аккумулятором, кг, не более
3
